Кожухотрубчаті теплообмінники

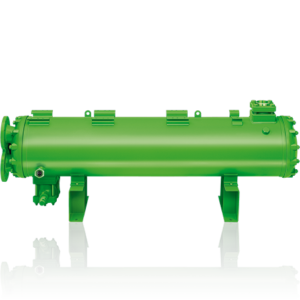

Конденсатори Bitzer.

Компактні кожухотрубні конденсатори можуть бути оптимально вбудовані в агрегати і працювати на високо кожухотрубчатый теплообменник му рівні навіть впродовж дуже тривалих періодів. Труби теплообмінників мають “слабо забруднюваний” профіль на стороні хладоносителя, і також доступні з мідно-нікелевого сплаву в стійкому до морської води виконанні.

Комплексна програма виробництва кожухотрубних конденсаторів водяного охолодження, а також охолоджувачів газу, що нагнітається, що оснащуються високоефективними трубам з рельєфною зовнішньою поверхнею, здійснюється строго відповідно до найвищих вимог Директиви ЄС по посудинах тиску 97/23/ЄС (PED).

Усі технологічні процеси виробництва реалізуються з урахуванням найвищих вимог по відсутності витоків в посудинах, що випускаються, відсутності яких-небудь забруднень і забезпеченню паспортної продуктивності. Теплообмінні трубки з новітньою геометрією і профілем “повільного забруднення” з боку води-охолоджувача поставляються також і з мідно-нікелевого сплаву для морського застосування. Конденсатори можуть працювати як з традиційними, так і з сучасними хлор-несодержащими холодагентами.

Читати конденсатори Битцер

Безпечне виконання:

Приймання згідно з приписами EC для посудин тиску 97/23/EC

Конструктивні особливості:

Теплообмінні трубки: з міді або мідно-нікелевого сплаву (стійке до морської води виконання), нова концепція геометрії трубок з профілем “Low Fouling” (низька ступінь засмічення) на стороні води.
Трубки теплообмінника упаяні в отвори трубних решіток, що забезпечує високий рівень надійності в відношенні герметичності.
Кожух і трубні решітки виконані з котельні листової сталі P 265 GH
Торцева кришка:
- знімна, забезпечує можливість механічного очищення трубок
- приєднувальна і глуха кришка можуть мінятися місцями
- пробка для зливу, починаючи з типу K573H (B)
Трубні решітки з полімерним покриттям
Приєднання охолоджуючої рідини (трубна різьба або фланець)
У стандартному виконанні наявність оглядового скла
Кріпильні куточки:
- знизу: ресивер з кодовим позначенням “N”
- знизу і зверху: ресивер з кодовим позначенням “H” (для монтажу окремих компресорів) і “Т” (для окремих компресорів і тандем-компресорів)

Конструктивні особливості:

Приєднання холодоагента:
- стислий пар: Адаптер Rotalock / втулка під пайку з фланцем, починаючи з типу K1053H (B)
- вихід холодоагента: запірний вентиль
- альтернативний вихід холодоагента: починаючи з типу K123HB
K033N (B) до K4803T (B) приєднання Rotalock для перепускного клапана 1 ¹/4″ – 12 UNF
Приймання органами технічного нагляду TUV або випробування зразка згідно з приписом для посудин тиску, починаючи з типу K203H (B)
Можливе застосування холодоагентів (H) CFC / HFC (холодоагент з температурним ковзанням> 2 K за запитом)
Робочий тиск / робоча температура
- Сторона холодоагента макс. 28 бар / від -10°C до 120°C
- Сторона охолоджуючої рідини макс. 10 бар / від -10°C (з антифризом) до 95°C
При поставці наповнені інертним газом

Спеціальне виконання:

Сталий до морської води виконання: – Трубки з мідно-нікелевого сплаву, торцеві кришки з полімерним покриттям
Торцеві кришки з полімерним покриттям для стандартного виконання з мідними трубками
Кріпильні шини (наприклад, для установки компресора)
Адаптер для приєднання перепускного клапана, починаючи з типу K203H (B)
Різьбові з’єднання або приварені фланці
Вхід і вихід холодоагента з різними комбінаціями адаптерів і вентилів
Приймання згідно з іноземними приписами та наглядовими органами, наприклад, Bureau Veritas, Germanischer Lloyd, Lloyd’s Register of Shipping

Дані потужності:

Зазначені дані потужності конденсатора базуються на виміряних значеннях при температурі стисненого пара 90°C і коефіцієнті забруднення на стороні охолоджуючої рідини r = 0,4 x10^-4 m² K/Вт

Підбір кожухотрубчаті теплообмінники :

Розрахунок Продуктивністі конденсатора Q

Для вибору конденсатора від Bitzer спочатку необхідно визначити продуктивність конденсатора Q. Розсіюється в конденсаторі продуктивність може бути розрахована двома різними способами:

1. Продуктивність конденсатора як сума холодопродуктивності і споживаної потужності

При цьому методі виконується підсумовування холодопродуктивності і споживаної продуктивності компресора (або компресорів при паралельних системах). Дані можуть бути отримані з проспектів компресорів або з програмного забезпечення.

Орієнтовний розрахунок за допомогою коефіцієнтів

Для звичайних розрахунків може застосовуватися спрощений метод. Для визначення потужності конденсатора холодопродуктивність компресора множиться на коефіцієнт з діаграм (див. Технічний опис в pdf).

Спеціальні вказівки:

Для низькотемпературних установок конденсатор слід розрахувати так, щоб був достатній резерв продуктивності також і для перехідних процесів охолодження, наприклад, після відтаювання (потрібне виконання контрольного розрахунку при максимальній температурі випаровування).

Кожухотрубчаті теплообмінники WTK

КАТАЛОГ WTK

Теплообмінники кожухотрубного типу компанії WTK (Італія) користуються великою популярністю с кожухотрубчатый теплообменник еред замовників, завдяки своїй високоефективні, міцності і надійності. Саме тому, розробники сконструювали чотири типи теплообмінних механізмів в залежності від кількості використовуваних контурів:
• одноконтурні механізми серії SCE потужністю до 783 кВт;
• двоконтурні механізми серії DCE потужністю до 1770 кВт;
• трьохконтурні агрегати серії TCE;
• четирехконтурние агрегати серії QCE.

Одноконтурні кожухотрубні теплообмінники WTK серії SCE

мають досить велику область функціонування. В першу чергу, їх можна застосовувати в якості конденсатора в холодильних установках, які працюють на основі хладону або аміаку, а також в інших типах не менше поширених холодильних конструкцій. Корпус одноконтурного теплообмінника виконаний у формі подовженого сталевого циліндра, всередині якого розміщені прямі трубки. Краї цих трубочок прикріплені до спеціальних решіток способом розвальцьовування.

Як і все інше обладнання, яке виробляється компанією WTK, одноконтурні теплообмінники виготовлені з найбільш модернізованого сировини, відповідно до європейських вимог і норм якості. Матеріал для комплектуючих: трубок, корпусу, комплекту підключень і збірних елементів – сталь найвищої якості. У структуру механізму також входять прокладки з азбесту, глушники з латуні і болти для кріплення з нержавіючого металу. Універсальність використання одноконтурних кожухотрубних теплообмінників WTK серії SCE полягає в тому, що вони можуть працювати з усіма видами холодильних агентів.

Конструкція механізму теплообмінника дозволяє підключатися по воді як зверху, так і збоку випарника. Для виконання додаткових опцій може бути укомплектована теплообмінного пристрою додатковими перегородками, запасними деталями, фланцями і термоізоляційним матеріалом.

Двоконтурні кожухотрубні теплообмінники компанії WTK

розроблені спеціально для функціонування з холодильним агентом типу R410a.
Кожухотрубні теплообмінні механізми двоконтурного типу серії DCE мають температурні межі функціонування від -160 ° С до + 200 ° С і можуть витримувати максимальний робочий тиск до 30 Бар. Підключення патрубків по воді проводиться з двох сторін – збоку і зверху конструкції теплообмінного механізму. Випарники такого типу застосовуються в найрізноманітніших промислових напрямках.

Трьохконтурні теплообмінники

кожухотрубного типу відрізняються від інших лінійок механізмів (одноконтурних SCE і двоконтурних DCE) своєю компактністю. Моделі серії TCE здатні працювати на основі холодильного агента типу R22. Кожухотрубні теплообмінні механізми WTK TCE володіють відповідним набором характеристик для оптимальної роботи:
• температура кипіння + 2 ° С;
• температура перегріву + 5 ° С;
• температура води на вході + 12 ° С;
• температура води на виході + 7 ° С.
Трьохконтурні кожухотрубні теплообмінники лінійки TCE можуть бути доукомплектовані додатковими деталями для виконання особливих опцій. Разом з теплообмінними пристроями WTK ви зможете по достоїнству оцінити міцність, надійність і ефективність обладнання промислового призначення з Італії.

Кожухотрубчаті теплообмінники ONDA

Onda виробляє кожухотрубні теплообмінники для різного застосування: з області охолодження (випарників і конденсаторів, що підходять для різних видів холодоагентів, таких як R22, R134a, R410A, R407C, NH3) до промислового застосування (охолодження масла і т.д.) ємністю від 10 до 10000 кВт.

: MPE – кожухотрубні випарники, в яких парубок входу і виходу фреону розташовані на одному фланці. Основні області застосування кожухотрубних теплообмінників – це охолодження води, рідини або розсолу в холодильних установках і нагрів води в теплових насосах. Використовувані холодоагенти: ГХФУ, ДФУ та інші, якщо вони сумісні з матеріалами теплообмінника. Модельний ряд складається з кожухотрубних теплообмінників холодопродуктивністю від 17 до 820 кВт при стандартних умовах, у виконанні від 1 до 4 холодильних контурів. Підключення води в стандартному виконанні вертикально, але за бажанням може бути розташоване горизонтально, праворуч (DX) або зліва (SX), дивлячись з боку фланця приєднання фреонового контуру. Крім того, кожухотрубні теплообмінники можуть бути замовлені зі знімним трубним пучком (FTE), якщо він не поставляється в стандартному виконанні. Теплообмінний апарат оптимізований для роботи з холодоагентом R407c.

: LSE – кожухотрубні випарники в яких фреон протікає у внутрішній труби не згинаючись в прямому напрямку. Основні області застосування кожухотрубних теплообмінників – це охолодження води, рідини або розсолу в холодильних установках і нагрів води в теплових насосах. Використовувані холодоагенти: ГХФУ, ДФУ та інші, якщо вони сумісні з матеріалами теплообмінника. Модельний ряд складається з кожухотрубних теплообмінників холодопродуктивністю від 160 до 1600 кВт при стандартних умовах, у виконанні від 1 до 4 холодильних контурів. Теплообмінний апарат оптимізований для роботи з холодоагентом R134a.

: LPE – кожухотрубні випарники, в яких парубок входу і виходу фреону розташовані на одному фланці. Основні області застосування кожухотрубних теплообмінників – це охолодження води, рідини або розсолу в холодильних установках і нагрів води в теплових насосах. Використовувані холодоагенти: ГХФУ, ДФУ та інші, якщо вони сумісні з матеріалами теплообмінника. Модельний ряд складається з кожухотрубних теплообмінників холодопроизводительностью до 1150 кВт при стандартних умовах, у виконанні від 1 до 4 холодильних контурів. Підключення води в стандартному виконанні вертикально, але за бажанням може бути розташоване горизонтально, праворуч (DX) або зліва (SX), дивлячись з боку фланця приєднання фреонового контуру. Крім того, кожухотрубні теплообмінники можуть бути замовлені зі знімним трубним пучком (FTE), якщо він не поставляється в стандартному виконанні. Теплообмінний апарат оптимізований для роботи з холодоагентом R134a.

: HРE – кожухотрубні випарники в яких фреон протікає у внутрішній труби не згинаючись в прямому напрямку. Основні області застосування кожухотрубних теплообмінників – це охолодження води, рідини або розсолу в холодильних установках і нагрів води в теплових насосах. Використовувані холодоагенти: ГХФУ, ДФУ та інші, якщо вони сумісні з матеріалами теплообмінника. Модельний ряд складається з кожухотрубних теплообмінників холодопродуктивністю від 40 до 750 кВт при стандартних умовах, у виконанні від 1 до 2 холодильних контурів. Підключення води в стандартному виконанні вертикально, але за бажанням може бути розташоване горизонтально, праворуч (DX) або зліва (SX), дивлячись з боку фланця приєднання фреонового контуру. Теплообмінний апарат оптимізований для роботи з холодоагентом R410A.

КАТАЛОГИ: MPE HPE-7_2019 LPE-10_2018 LSE-10_2018
