Посудини тиску Bitzer.

Призначені для технологічних рідин, що циркулюють у системах маслопостачання гідрогенераторів, парових турбоустановки, в системах різних гідроприводів, маслонапорних установках гідравлічних турбін, трансформаторних та компресорних станціях.



Посудини тиску Bitzer: конденсатори

Компактні кожухотрубні конденсатори можуть бути оптимально вбудовані в агрегати і працювати на високому рівні навіть впродовж дуже тривалих періодів. Труби теплообмінників мають “слабо забруднюваний” профіль на стороні хладоносителя, і також доступні з мідно-нікелевого сплаву в стійкому до морської води виконанні.

Комплексна програма виробництва кожухотрубних конденсаторів водяного охолодження, а також охолоджувачів газу, що нагнітається, що оснащуються високоефективними трубам з рельєфною зовнішньою поверхнею, здійснюється строго відповідно до найвищих вимог Директиви ЄС по посудинах тиску 97/23/ЄС (PED). Усі технологічні процеси виробництва реалізуються з урахуванням найвищих вимог по відсутності витоків в посудинах, що випускаються, відсутності яких-небудь забруднень і забезпеченню паспортної продуктивності. Теплообмінні трубки з новітньою геометрією і профілем “повільного забруднення” з боку води-охолоджувача поставляються також і з мідно-нікелевого сплаву для морського застосування. Конденсатори можуть працювати як з традиційними, так і з сучасними хлор-несодержащими холодагентами.

Читати конденсатори Битцер

Безпечне виконання:

Приймання згідно з приписами EC для посудин тиску 97/23/EC

Конструктивні особливості:

• Теплообмінні трубки: з міді або мідно-нікелевого сплаву (стійке до морської води виконання), нова концепція геометрії трубок з профілем “Low Fouling” (низька ступінь засмічення) на стороні води.
• Трубки теплообмінника упаяні в отвори трубних решіток, що забезпечує високий рівень надійності в відношенні герметичності.
• Кожух і трубні решітки виконані з котельні листової сталі P 265 GH
• Торцева кришка:
  • знімна, забезпечує можливість механічного очищення трубок
  • приєднувальна і глуха кришка можуть мінятися місцями
  • пробка для зливу, починаючи з типу K573H (B)
• Трубні решітки з полімерним покриттям
• Приєднання охолоджуючої рідини (трубна різьба або фланець)
• У стандартному виконанні наявність оглядового скла
• Кріпильні куточки:
  • знизу: ресивер з кодовим позначенням “N”
  • знизу і зверху: ресивер з кодовим позначенням “H” (для монтажу окремих компресорів) і “Т” (для окремих компресорів і тандем-компресорів)
• Приєднання холодоагента:
  • стислий пар: Адаптер Rotalock / втулка під пайку з фланцем, починаючи з типу K1053H (B)
  • вихід холодоагента: запірний вентиль
  • альтернативний вихід холодоагента: починаючи з типу K123HB
• K033N (B) до K4803T (B) приєднання Rotalock для перепускного клапана 1 ¹/4″ – 12 UNF
• Приймання органами технічного нагляду TUV або випробування зразка згідно з приписом для посудин тиску, починаючи з типу K203H (B)
• Можливе застосування холодоагентів (H) CFC / HFC (холодоагент з температурним ковзанням> 2 K за запитом)
• Робочий тиск / робоча температура
  • Сторона холодоагента макс. 28 бар / від -10°C до 120°C
  • Сторона охолоджуючої рідини макс. 10 бар / від -10°C (з антифризом) до 95°C
• При поставці наповнені інертним газом

Спеціальне виконання:

• Сталий до морської води виконання: – Трубки з мідно-нікелевого сплаву, торцеві кришки з полімерним покриттям
• Торцеві кришки з полімерним покриттям для стандартного виконання з мідними трубками
• Кріпильні шини (наприклад, для установки компресора)
• Адаптер для приєднання перепускного клапана, починаючи з типу K203H (B)
• Різьбові з’єднання або приварені фланці
• Вхід і вихід холодоагента з різними комбінаціями адаптерів і вентилів
• Приймання згідно з іноземними приписами та наглядовими органами, наприклад, Bureau Veritas, Germanischer Lloyd, Lloyd’s Register of Shipping

Дані потужності:

Зазначені дані потужності конденсатора базуються на виміряних значеннях при температурі стисненого пара 90°C і коефіцієнті забруднення на стороні охолоджуючої рідини r = 0,4 x10^-4 m² K/Вт

Підбір конденсатора:

Розрахунок Продуктивністі конденсатора Q

Для вибору конденсатора від Bitzer спочатку необхідно визначити продуктивність конденсатора Q. Розсіюється в конденсаторі продуктивність може бути розрахована двома різними способами:

1. Продуктивність конденсатора як сума холодопродуктивності і споживаної потужності

При цьому методі виконується підсумовування холодопродуктивності і споживаної продуктивності компресора (або компресорів при паралельних системах). Дані можуть бути отримані з проспектів компресорів або з програмного забезпечення.

8. Орієнтовний розрахунок за допомогою коефіцієнтів

Для звичайних розрахунків може застосовуватися спрощений метод. Для визначення потужності конденсатора холодопродуктивність компресора множиться на коефіцієнт з діаграм (див. Технічний опис в pdf).

Спеціальні вказівки:

Для низькотемпературних установок конденсатор слід розрахувати так, щоб був достатній резерв продуктивності також і для перехідних процесів охолодження, наприклад, після відтаювання (потрібне виконання контрольного розрахунку при максимальній температурі випаровування).

---

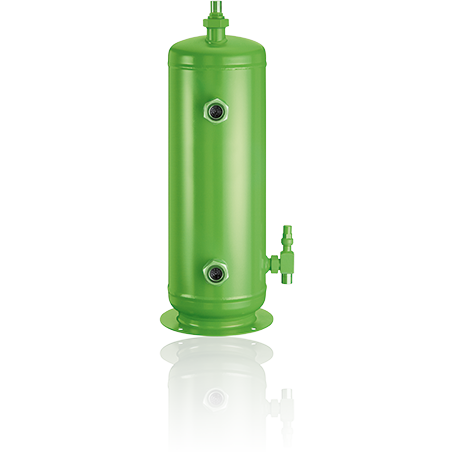

Посудини тиску Bitzer: ресівери рідкого холодагенту

Горизонтальні і вертикальні ресівери холодагенту призначені для (H) CFC/HFC холодагентів, аміаку, вуглеводнів, а також CO₂, і задовольняють різним вимогам технологій кондиціонування повітря і охолодження. Допускаються робочі температури від – 10°C до 120°C з максимальним тиском 33 панів.

Приймання згідно з приписами ЄС для посудин тиску 97/23/EG.

Читати Ресивер Bitzer

Конструктивні особливості:

• Дані ресівери придатні для всіх холодоагентів (H) CFC / HFC.
• Максимальний робочий тиск: 28 бар (DRIRE / SDM: 22 бар).
• Максимальна робоча температура: 120°C.
• При поставці наповнені інертним газом.
• Контроль рівня рідини: F062H до F152H, FS35, FS55, FS75, FS125: 1 оглядове скло, F202H до F3102N, FS102, FS152, FS202: 2 оглядових скла, починаючи з типу FS252: 3 оглядових скла.

Кріплення:

• F062H до F3102N: Кріпильні куточки знизу.
• FS35: Центральна різьбова шпилька знизу.
• FS55 до FS3102: Кругле підставу.
• Для ресіверів холодоагента з буквами в кінці маркування H або T: кріпильні куточки зверху.

Приєднання входу холодоагента:

• FS35, FS55, FS75, FS125: Муфта під пайку.
• F062H до F1052N і FS102, FS152 до FS902: Різьбове трубне з’єднання з муфтою під пайку.
• F1202N до F3102N і FS1122 до FS3102: Фланець і муфта під пайку.

Максимально-допустимий робочий тиск:

Вся установка виробництва німецької компанії Bitzer повинна бути розрахована так, щоб під час її експлуатації виключалася можливість перевищення максимально-допустимого робочого тиску в посудині тиску (28 бар).

• Необхідний обов’язковий монтаж запобіжного клапана, якщо: можливе перевищення максимального робочого тиску за рахунок зовнішніх джерел тепла (наприклад, через пожежу).
• Або у випадках: заповнення установки холодоагентом перевищує 90% місткості посудини при температурі 20°C. Місткістю є обсяг між замикаючими в процесі експлуатації вентилями до і після посудини. Для посудин, які встановлені безпосередньо один за одним, підсумовується обсяг всіх посудин і трубопроводів.
• У цих випадках повинні використовуватися переважно перепускні пристрої, які відводять холодоагент або масло на сторону низького тиску (зниження викидів парів холодоагентів в атмосферу).

Приєднання виходу холодоагента:

• F062H до F1602N, FS35 до FS1602: Вентиль Rotalock з паяним з’єднанням, приєднання манометра.
• F2202N до F3102N, FS2202 до FS3102: Вентиль з фланцем і муфтою під пайку, приєднання манометра.
• Починаючи з F062H або FS55: Приєднання перепускного клапана.



---

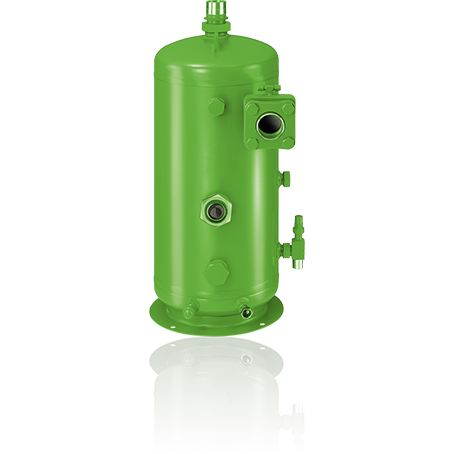

Масловіддільники для гвинтових компресорів Bitzer

Масловіддільники мають високу ефективність, виняткову надійність і мінімальне віднесення олії. Вони використовуються в паралельних централях з декількома гвинтовими компресорами, об’єднаними в єдиний контур. Альтернативно, комбіновані масловіддільники зі вбудованими первинними і вторинними східцями доступні для затоплених систем.

Компанія “Битцер” пропонує масловіддільники для нормальної експлуатації гвинтових компресорів в холодильній промисловості і індустрії аерокондиціонування. Для кожної холодильної установки підбирається свій масловіддільник, як правило тільки основний, для установок як з одним компресором, так і з шістьма (максимум). Пропонуються маслоохолоджувачі для будь-якої сфери застосування на будь-якому холодагенті, включаючи аміак. Вторинні масловіддільники спеціального виконання призначаються, як правило, для аміачних установок.



Читати масловіддільники Bitzer





---



Посудини тиску Bitzer: маслоохолоджувачі серії K, OW

Маслоохолоджувач – це теплообмінник охолоджуючий турбінне або трансформаторне масло.

Агрегат складається з корпусу, камери і кришки. Основа – трубний пучок – профільована труба, в залежності від охолоджувача, тобто являють собою теплообмінник кожухотрубного або пластинчастого типу.

Маслоохолоджувачі від компанії Bitzer призначені для охолодження масла і технологічних рідин, циркулюючого в системах маслопостачання гідрогенераторів, парових турбоустановок, в системах різних гідроприводів, маслонапорних установок гідравлічних турбін, трансформаторних і компресорних установок.

Вони підтримують задану температуру мастила, що необхідно для підтримки встановленого тиску мастила.

Маслоохолоджувачі відводять тепло, одержуване маслом в підшипниках, редукторних передачах та інших елементах. Охолодження масла в Маслоохолоджувачі проводиться охолоджуваною в градирнях водою або проточною водою.

Процес охолодження здійснюється в багатоходових Маслоохолоджувачах з сегментними перегородками між ходами. Завдяки зміні кількості перегородок, встановлених на пучку труб, масло здійснює необхідне число циклів.

Всі роботи на посудинах високого тиску і холодильних системах можуть виконуватися тільки кваліфікованим персоналом.

Для складання співробітником компанії конкретного комерційної пропозиції, в запиті необхідно надати наступну інформацію:

• Необхідні величини витрати і теплове навантаження
• Температурний режим
• Фізичні властивості передбачуваних до використання робочих рідин
• Робочий тиск
• Максимально допустимий перепад тиску

Судини холодильних систем під тиском повинні встановлюватися відповідно до Директиви ЄС 98/37/ЄС.
